آلة بثق خيوط طابعة ثلاثية الأبعاد PFES3D-45 PLA ABS PETG، خط بثق خيوط الطباعة ثلاثية الأبعاد، بثق خيوط ثلاثية الأبعاد 1.75/2.85 مم

          آلة بثق خيوط طابعة ثلاثية الأبعاد PFES3D-45 PLA ABS PETG

     آلات بثق الخيوط للطابعات ثلاثية الأبعاد لدينا في طليعة تكنولوجيا تصنيع الخيوط. تم تصميم هذه الآلات للدقة والكفاءة، وهي الخيار المثالي لإنتاج خيوط عالية الجودة تستخدم في تطبيقات الطباعة ثلاثية الأبعاد.
الميزات الرئيسية:
أنواع خيوط متعددة الاستخدامات: يمكن لآلاتنا إنتاج مجموعة واسعة من مواد الخيوط، بما في ذلك PLA و ABS و PETG و TPU والمزيد، لتلبية احتياجات الطباعة ثلاثية الأبعاد المتنوعة.
أحجام خيوط قابلة للتخصيص: مع إعدادات قابلة للتعديل، تتيح آلاتنا إنتاج خيوط بأقطار وتفاوتات مختلفة لتلبية متطلبات الطباعة المحددة.
تقنية بثق متقدمة: مجهزة بأجهزة بثق متطورة وأدوات تحكم دقيقة، تضمن آلاتنا جودة خيوط متسقة ودقة في القطر.
تبريد ولف فعال: تتميز أنظمتنا بآليات تبريد ولف فعالة، مما يؤدي إلى شكل خيوط موحد ولف سلس على البكرات.
ضمان الجودة: يتم دمج فحوصات الجودة الصارمة في عملية الإنتاج لضمان جودة الخيوط وقابليتها للطباعة.

     خط بثق خيوط الطابعة ثلاثية الأبعاد PFES3D-45 مناسب للمواد ذات درجة الحرارة العادية مثل ABS/PLA/HIPS/PETG/NYLON/PC

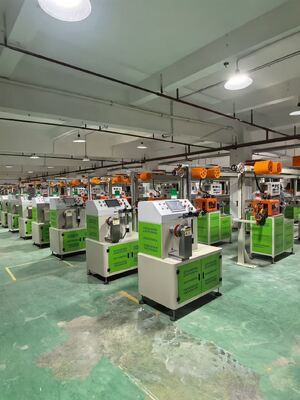

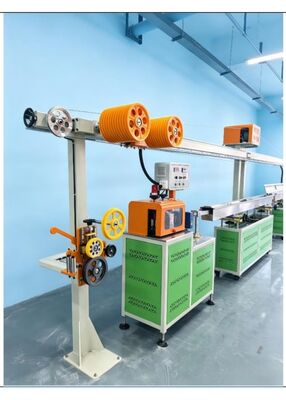

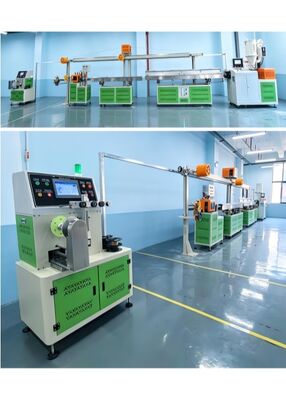

تتكون خطوط الإنتاج من جهاز بثق عالي الدقة، وقالب من سبائك الصلب عالية الجودة، وخزان مياه بدرجة حرارة ثابتة، وجرار سيرفو، ورف تخزين خط تلقائي، وجهاز لف تلقائي. تعتمد جميع خطوط الإنتاج هذه على تحكم حلقة مغلقة PID وبرنامج تحكم PLC، وهو أمر مريح وسريع التشغيل.

     آلة بثق خيوط الطابعة ثلاثية الأبعاد مناسبة لصنع ABS و PLA و PC و PA و PET و PETG و Pei و PVA و peek وغيرها من المواد ثلاثية الأبعاد مع ميزة التفاوت المستقر واللف الأنيق. صانع جهاز بثق الخيوط هذا اقتصادي للإنتاج الضخم.

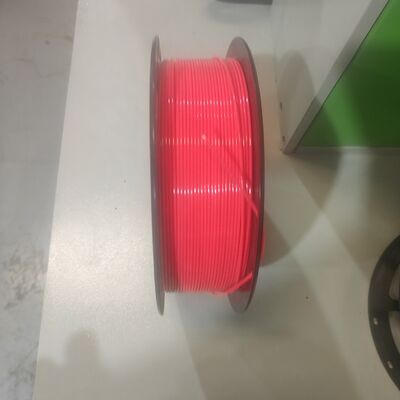

     مجالات التطبيق: الطباعة ثلاثية الأبعاد هي أحدث تقنيات الطباعة. مع الطلب المتزايد على الطابعات ثلاثية الأبعاد، تتمتع خيوط الطباعة ثلاثية الأبعاد بإمكانيات سوقية كبيرة وتستخدم بشكل أساسي في الطابعات ثلاثية الأبعاد. نقوم بشكل أساسي بتصنيع خيوط الطباعة ثلاثية الأبعاد مثل ABS و PLA و PETG و TPU، بأقطار تتراوح من 1.75 إلى 3.0 مم. يمكن التحكم في تفاوت القطر في حدود ±0.03 مم، وتتراوح سرعة البثق من 30 إلى 180 مترًا في الدقيقة، مما يضمن ترتيبًا أنيقًا للخيوط.
المعلمات الفنية الرئيسية: 2.1 قطر البرغي: Ø45 مم 2.2 نسبة الطول إلى القطر (L/D): 28:1 2.3 سرعة البرغي: 0-100 دورة في الدقيقة (تحكم متغير التردد تلقائي) 2.4 خرج البثق: 25-30 كجم/ساعة 2.5 سرعة خط الإنتاج: 30-180 متر/دقيقة (مع محاذاة خيط أنيقة) 2.6 ارتفاع المركز: 1.1 متر (قابل للتعديل لأعلى ولأسفل ولليسار ولليمين) 2.7 أبعاد خط الإنتاج: الطول 15 م × العرض 2.5 م × الارتفاع 2.5 م 2.8 جهد ثلاثي الطور: 380 فولت، 3 مراحل، 50 هرتز 2.9 إجمالي الطاقة: 50 كيلو واط؛ استهلاك الطاقة المتوسط الفعلي: 20 كيلو واط ساعة/ساعة
متطلبات ورشة العمل: 3.1 أبعاد ورشة العمل (الطول × العرض × الارتفاع): 25 م × 5 م × 3.5 م (مساحة أرضية موصى بها تبلغ 300 متر مربع أو أكثر؛ يجب أن تكون الأرضية مستوية) 3.2 درجة الحرارة ≤ 50 درجة مئوية، الرطوبة ≤ 95 بالمائة 3.3 مصدر الطاقة: نظام ثلاثي الأطوار بخمسة أسلاك (أي ثلاثة أسلاك حية، وسلك محايد واحد، وسلك أرضي واحد)، 380 فولت، 50 هرتز 3.4 يجب أن تكون ورشة العمل مجهزة بخزان مياه تبريد بسعة 2 متر مكعب، وضاغط هواء، وزيت تروس، وكابل 5 سنون



جهاز بثق ببرغي واحد PFES3D-45:
طاقة التسخين: 10 كيلو واط؛
طاقة المروحة: 0.5 كيلو واط؛
قوة المحرك: 11 كيلو واط؛
قادوس التجفيف: 6.75 كيلو واط؛
قالب البثق: 2 كيلو واط؛
خزان مياه يتم التحكم في درجة حرارته: 12.5 كيلو واط؛
خزان مياه التبريد: 0.9 كيلو واط؛
منفاخ هواء ساخن: 0.75 كيلو واط؛
وحدة سحب بكرات مطاطية مزدوجة: 1.5 كيلو واط؛
جهاز قياس القطر بالليزر ثنائي الاتجاه - رف تخزين الأسلاك: 0.4 كيلو واط؛
ملف سيرفو أحادي المحطة: 2 كيلو واط؛
إجمالي الطاقة المركبة للمعدات: حوالي 50 كيلو واط؛
استهلاك الكهرباء أثناء الإنتاج العادي: حوالي 10-15 كيلو واط

ورقة مواصفات المعدات

I. مجفف من الفولاذ المقاوم للصدأ بسعة 50 كجم: 1 وحدة
1. السعة: 50 كجم
2. طاقة التسخين: 6 كيلو واط
3. طاقة المروحة: 0.75 كيلو واط
4. الوزن: 90 كجم
5. يتميز بتصميم مجاري هواء ساخن منحني فريد لمنع تراكم بقايا المسحوق عند
قاعدة عنصر التسخين، مما قد يتسبب في الاحتراق.
6. الأسطوانة والمكونات الداخلية كلها مصنوعة من الفولاذ المقاوم للصدأ.
7. الأسطوانة قابلة للفصل عن القاعدة، مما يسهل التنظيف وتغيير المواد بسرعة.
8. مجهز بوحدة تحكم في درجة الحرارة تشير إلى الانحراف النسبي للتحكم الدقيق في درجة الحرارة.
يقلل نظام الحماية المزدوج من السخونة الزائدة من خطر الحوادث
الناجمة عن الخطأ البشري أو الفشل الميكانيكي.

II. جهاز بثق خيوط أحادي اللون للطابعة ثلاثية الأبعاد PFES3D-45: واحد
1. طول الرف: 8 م
1. قطر البرغي: Ø45 مم
2. نسبة الطول إلى القطر (L/D): 28:1
3. نوع البرغي: عالمي لـ PLA و PEDG و ABS و TPU
4. تم تصنيع البرغي والأسطوانة من فولاذ نيتريد عالي الجودة 38CrMoAlA
وخضعا لعملية النتردة. صلابة النتردة: البرغي ≥
740 HV؛ الأسطوانة ≥ 940 HV. عمق النتردة: البرغي
0.4-0.6 مم، الأسطوانة: 0.6-0.7 مم؛ الهشاشة هي
الدرجة 2 في كلتا الحالتين.
5. الغلاف مصنوع من فولاذ مصبوب سبائكي؛ تم طحن أسطح التلامس بين الغلاف العلوي والسفلي بدقة.
المسار. التروس مصنوعة من 40Cr وخضعت للمعالجة الحرارية الطبيعية والتطبيع والتبريد، تليها طحن وجه الترس،
مما يؤدي إلى خشونة سطح تبلغ Ra 0.8. إنها توفر امتصاصًا للصدمات،
مقاومة للتآكل ومستويات ضوضاء منخفضة.
6. علبة التروس: علبة التروس (Bruker)
7. قوة المحرك: محرك 11 كيلو واط
8. طريقة التحكم: تحكم متغير التردد (Haipumonte)
9. مناطق التحكم في درجة الحرارة: 1.8 كيلو واط × 6 مناطق
10. مناطق التبريد: 120 واط × 4 مناطق
11. حلقات التسخين: حلقات تسخين من الفولاذ المقاوم للصدأ
12. مرحلات الحالة الصلبة: Yangming
13. PLC: Xinjie – 1 مجموعة
14. وحدة التحكم في درجة الحرارة: Xinjie – 1 مجموعة
15. صندوق تحكم كابولي من سبائك الألومنيوم: 1 وحدة
III. قالب بثق دقيق S136: مجموعة واحدة

1. مادة القالب: S136، مصقولة كالمرآة

2. مسار قصير بدون زوايا ميتة؛ المنتجات النهائية لها سطح أملس

بدون عيوب مثل البقع السوداء، ودقة أبعاد دقيقة

3. مزودة برؤوس قوالب 2.5 × 3.0: مجموعة واحدة لكل منها

4. يمكن تخصيص رؤوس القوالب لتلبية متطلبات العملاء

IIII. خزان مياه ساخنة من الفولاذ المقاوم للصدأ 304: 1 مجموعة



1. الطول: 4 م

2. طول خزان المياه الساخنة: 2 م

3. طول خزان المياه الدافئة: 2 م

4. مادة الخزان: فولاذ مقاوم للصدأ 304، سمك: 1.5 مم

5. إطار قاعدة الخزان: 1 وحدة (مطلي بالمسحوق)

6. المادة: فولاذ Q235 (ملحوم)

7. نظام تدوير المياه الساخنة 304: 2 مجموعة

8. قوة مضخة المياه من الفولاذ المقاوم للصدأ: 120 واط × 2 وحدة (New Territories)

9. وحدة التسخين: 1 مجموعة

10. طاقة التسخين: 12 كيلو واط

11. عجلات مع فرامل: 4

12. مقاييس درجة حرارة تناظرية قرصية: 2

13. مزودة بحلقات كابلات سيراميكية

V. خزان تبريد من الفولاذ المقاوم للصدأ 304: مجموعة واحدة



1. طول الخزان: 4 م

2. مادة الخزان: فولاذ مقاوم للصدأ 304، سمك: 1.5 مم

3. إطار قاعدة الخزان: 1 وحدة (مطلي بالمسحوق)

4. المادة: فولاذ Q235 (ملحوم)

5. نظام تدوير المياه الباردة 304: 1 مجموعة

6. قوة المضخة: 120 واط × 1 وحدة (New World)

7. منفاخ مياه ثنائي المراحل: 1 وحدة (سيتم توفير ضاغط الهواء من قبل العميل)

8. مزودة بحلقات كابلات سيراميكية

VI. مقياس القطر: 1 مجموعة



1. العلامة التجارية: Raist

2. نظام مراقبة عبر الإنترنت في الوقت الفعلي

3. دقة القياس: 0.001 مم

نطاق القياس: 0.200 مم-10.00 مم

VII. وحدة سحب بكرات مطاطية مزدوجة + منفاخ هواء ساخن: مجموعة واحدة


1. طريقة السحب: سحب بكرات مزدوجة

2. مادة بكرة السحب: مطاط مستورد

3. طريقة الضبط: ضبط عمودي عبر برغي رصاصي من الفولاذ المقاوم للصدأ 304

4. طريقة القيادة: قيادة حزام متزامن

5. قوة الجر: محرك سيرفو 1.5 كيلو واط

6. التحكم في السرعة: تحكم PLC

7. سرعة الجر: 0-300 متر/دقيقة

8. وحدة تجفيف بمنفاخ عالي الضغط بقوة 0.75 كيلو واط

VIII. رف تخزين أسلاك أفقي بطول 8 أمتار مع عداد أمتار: واحد


مجموعة

1. طول الرف: 8 م

2. الارتفاع: 1.97 م

3. بكرات تخزين الأسلاك: بكرات تخزين أسلاك ABS، 11 + 12 قطعة

4. طول تخزين الأسلاك: 150 م

5. محرك تروس 400 كيلو واط

6. مسحوق مغناطيسي مزدوج المحور 2.5 كجم

عداد أمتار عالي الدقة

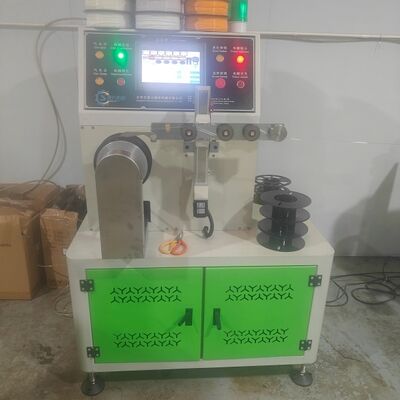

VIIII. ملف سيرفو أحادي المحطة: 1 مجموعة

1. مثبت بكرة اللف: 1 مجموعة

2. محرك خطوة تحديد المواقع: 1 مجموعة

3. طريقة التحكم في تحديد المواقع: تحكم محرك خطوة Leisi

4. محرك سيرفو مغزل 1.5 كيلو واط: 1 مجموعة

5. طريقة التحكم في المغزل: تحكم سيرفو

6. وظيفة تغيير البكرة الهوائية، قادرة على اللف بدون بكرة

7. إنذار تلقائي وإيقاف عند الوصول إلى الطول المحدد، مع إيقاف إضافي لكسر الخيط

8. وضع خيط مستقر مع استقرار ممتاز

9. متوافق مع بكرات المواد بوزن 1-5 كجم

مزود بوظيفة تخزين مواصفات بكرة المواد


آلة تعبئة وتغليف بالفراغ 400 جرام

VV. خلاط ألوان 50 كجم

VVI. آلة تجفيف 100 كجم + مغذي مواد: 1 وحدة
