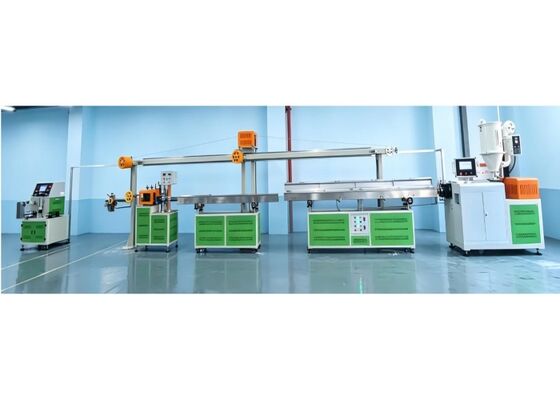

خط إنتاج آلة بثق أحادي اللون لمواد خيوط الطباعة ثلاثية الأبعاد PFES3D-45 ABS/PLA

PFES3D-45 ABS/PLA 3D الطباعة مواد الخيوط أحادي اللون محرك إنتاج الصمغ

مجالات التطبيق: الطباعة ثلاثية الأبعاد هي أحدث تكنولوجيا الطباعة. مع الطلب المتزايد على الطابعات ثلاثية الأبعاد ، تحتوي خيوط الطباعة ثلاثية الأبعاد على إمكانات سوقية كبيرة وتستخدم في المقام الأول في الطابعات ثلاثية الأبعاد.نحن في المقام الأول تصنيع خيوط الطباعة ثلاثية الأبعاد مثل ABS، PLA ، PETG و TPU ، مع قطرات تتراوح من 1.75 إلى 3.0 ملم. يمكن التحكم في تساهل القطر في حدود ± 0.03 ملم وسرعة الطحن تتراوح من 30 إلى 180 متر في الدقيقة ،ضمان وضع الخيوط النظيف.
المعايير التقنية الرئيسية: 2.1 قطر المسمار: Ø45 مم 2.2 نسبة الطول إلى القطر (L / D): 28:1 2.3 سرعة المسمار: 0 ̊100 دورة في الدقيقة (تحكم السرعة التلقائي المتغير التردد) 2.4 مخرج التطويق:25-30 كجم/ساعة 2.5 سرعة خط الإنتاج: 30~180 م/دقيقة (مع محاذاة الخيوط بدقة) 2.6 ارتفاع المركز: 1.1 متر (يمكن ضبطه صعوداً وهبوطاً و يساراً و يميناً) 2.7 أبعاد خط الإنتاج: الطول 15 م × العرض 2.5 م × ارتفاع 2.5 م 2.8 الجهد ثلاثي المراحل: 380 فولت، ثلاثي المراحل، 50 هرتز 2.9 الطاقة الإجمالية: 50 كيلوواط؛ متوسط استهلاك الطاقة الفعلي: 20 كيلوواط في الساعة
متطلبات ورشة العمل: 3.1 أبعاد ورشة العمل (L × W × H): 25 m × 5 m × 3.5 m (مساحة الأرضية الموصى بها 300 متر مربع أو أكثر ؛ يجب أن تكون الأرضية مستوية) 3.2 درجة حرارة ≤ 50 °C ،الرطوبة ≤ 95% 3.3 إمدادات الطاقة: نظام ثلاثي المراحل بخمسة أسلاك (أي ثلاثة أسلاك تعمل ، وسلك محايد واحد وسلك الأرض واحد) ، 380 فولت ، 50 هرتز 3.4 يجب أن تكون الورشة مجهزة بخزان مياه تبريد بطول 2 متر مكعب ،ضاغط هواءزيت العدادات و كابل 5 نواة



أجهزة طحن ذات خرطوم واحد PFES3D-45:
قوة التدفئة: 10 كيلوواط
قوة المروحة: 0.5 كيلوواط
قوة المحرك: 11 كيلوواط
محرك التجفيف: 6.75 كيلوواط
مقطوعة التطويق: 2 كيلوواط.
خزان المياه المتحكم في درجة الحرارة: 12.5 كيلوواط.
خزان مياه التبريد: 0.9 كيلوواط
منفخ الهواء الساخن: 0.75 كيلوواط
وحدة الانسحاب من المطاط المزدوج: 1.5 كيلوواط.
جهاز قياس قطر الليزر ثنائي الاتجاه - رف تخزين الأسلاك: 0.4 كيلوواط.
محرك إدارة الحركة ذو محطة واحدة: 2 كيلوواط.
الطاقة المثبتة الإجمالية للمعدات: حوالي 50 كيلوواط.
استهلاك الكهرباء أثناء الإنتاج العادي: حوالي 1015 كيلوواط

ورقة مواصفات المعدات

I.الفولاذ المقاوم للصدأ 50 كجم المجفف: 1 وحدة
1السعة: 50 كجم
2طاقة التدفئة: 6 كيلوواط
3قوة المروحة: 0.75 كيلوواط
4الوزن: 90 كجم
5يحتوي على تصميم فريد من نوعه من قنوات الهواء الساخن المنحني لمنع تراكم بقايا المسحوق
قاعدة عنصر التدفئة ، مما قد يسبب الاحتراق.
6الطبل والمكونات الداخلية كلها مصنوعة من الفولاذ المقاوم للصدأ
7ويمكن فصل الطبل من القاعدة، مما يسهل التنظيف السهل وتغيير المواد بسرعة.
8مجهزة بجهاز تحكم في درجة الحرارة مع إشارة الانحراف النسبي للسيطرة الدقيقة على درجة الحرارة
نظام حماية مزدوج من الحرارة الزائدة يقلل من خطر الحوادث
بسبب خطأ بشري أو عطل ميكانيكي

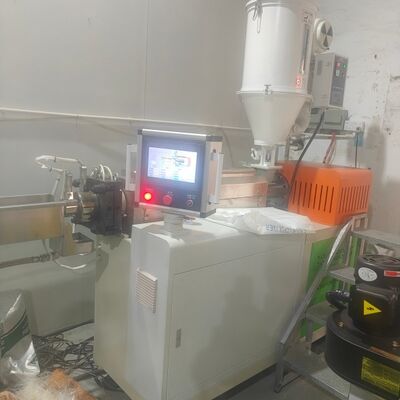

II.PFES3D-45 محفز الخيوط 3D أحادي اللون: واحد
مجموعة
1قطر المسمار: Ø45mm
2نسبة الطول إلى القطر (L / D): 28:1
3نوع المسمار: عالمية لـ PLA و PEDG و ABS و TPU
4المسمار والبرميل مصنوع من 38CrMoAlA نتريد عالية الجودة
صلابة النترات: المسمار ≥
740 HV ؛ البرميل ≥ 940 HV. عمق النترات: المسمار
0.4 ‬0.6 ملم، البرميل: 0.6 ‬0.7 ملم؛ الهشاشة هي
درجة 2 في كلتا الحالتين.
5يتم تصنيع الغطاء من الفولاذ المصبوب
أرضية دقة. المعدات مصنوعة من 40Cr وتعرضت للتطبيع.
المعالجة الحرارية للتصلب والتخفيف ، تليها طحن سطح العدادات ،
مما يؤدي إلى خشونة سطحية من Ra 0.8يقدمون امتصاص الصدمات
مقاومة للارتداء ومستويات ضوضاء منخفضة.
6علبة التروس: علبة التروس (بروكر)
7قوة المحرك: 11 كيلوواط
8طريقة التحكم: تحكم التردد المتغير (Haipumonte)
9مناطق التحكم في درجة الحرارة: 1.8 كيلوواط × 6 مناطق
10مناطق التبريد: 120 واط × 4 مناطق
11حلقات التدفئة: حلقات التدفئة من الفولاذ المقاوم للصدأ
12رلهات الحالة الصلبة يانغمينغ
13. PLC: شينجي 1 مجموعة
14وحدة التحكم في درجة الحرارة: شينجي 1 مجموعة
15صندوق التحكم في الرافعة المرتفعة من سبيكة الألومنيوم: وحدة واحدة

III.الصقيع S136 الدقيق: مجموعة واحدة

1مادة القالب: S136 ، المزينة بالمرآة

2. عجلة قصيرة بدون زوايا مسدودة ؛ المنتجات النهائية لها سطح سلس

بدون عيوب مثل البقع السوداء، ودقة الأبعاد الدقيقة

3مجهزة برؤوس 2.5 × 3.0: مجموعة واحدة لكل واحدة

4. يمكن تخصيص رؤوس المصفوفة لتلبية متطلبات العملاء



خزان المياه الساخنة من الفولاذ المقاوم للصدأ: 1 مجموعة

1الطول: 4 م

2طول خزان المياه الساخنة: 2 متر

3طول خزان المياه الساخنة: 2 متر

4مادة الخزان: 304 الفولاذ المقاوم للصدأ، سمك: 1.5 ملم

5إطار قاعدة الخزان: وحدة واحدة (مغطاة بالرذاذ)

6المادة: الصلب Q235 (الملحوم)

7. 304 نظام تدوير المياه الساخنة: 2 مجموعات

8طاقة مضخة المياه من الفولاذ المقاوم للصدأ: 120 واط × 2 وحدة (الأراضي الجديدة)

9وحدة التدفئة: 1 مجموعة

10قوة التدفئة: 12 كيلوواط

11. الدرجات مع الفرامل: 4

12مقاييس درجة الحرارة النمطية التناظرية: 2

13مجهزة بمقاعد كابلات السيراميكية



خزان التبريد V.304 من الفولاذ المقاوم للصدأ: مجموعة واحدة

1طول الخزان: 4 م

2مادة الخزان: 304 الفولاذ المقاوم للصدأ، سمك: 1.5 ملم

3إطار قاعدة الخزان: وحدة واحدة (مغطاة بالرذاذ)

4المادة: الصلب Q235 (الملحوم)

5. 304 نظام تدوير المياه الباردة: 1 مجموعة

6قوة المضخة: 120 واط × وحدة واحدة (العالم الجديد)

7مُنفّس ماء ذو مرحلتين: وحدة واحدة (ضاغط الهواء يجب أن يزود به العميل)

8مجهزة بمقاعد كابلات السيراميكية



VI.قطر القياس: 1 مجموعة

1العلامة التجارية:

2نظام مراقبة عبر الإنترنت في الوقت الحقيقي

3دقة القياس: 0.001 ملم

نطاق القياس: 0.200 ملم 10.00 ملم


VII.وحدة إزالة المطاط مزدوجة الأدوات + منفخ هواء ساخن: مجموعة واحدة

1طريقة السحب: السحب المزدوج

2مادة للفول: المطاط المستورد

3طريقة ضبط: ضبط عمودي عن طريق 304 الفولاذ المقاوم للصدأ المسمار الرصاص

4طريقة القيادة: محرك حزام متزامن

5قوة الجر: 1.5 كيلوواط من محرك الخدمة

6تحكم السرعة: تحكم PLC

7سرعة الجاذبية: 300 متر/دقيقة

8وحدة تجفيف المضخات عالية الضغط بقوة 0.75 كيلوواط

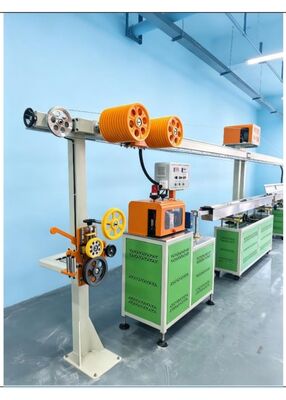

رف تخزين سلك التوتر الأفقي طوله VIII.8 متر مع عداد متر: واحد

مجموعة

1طول الرف: 8 م

2الطول: 1.97 متر

3ملفات التخزين من الأسلاك: ملفات التخزين من الأسلاك من ABS، 11 + 12 قطعة

4طول سلك التخزين: 150 متر

5محرك التروس 400 كيلوواط

62.5 كجم مسحوق مغناطيسي مزدوج الشعير


عداد المتر بدقة عالية

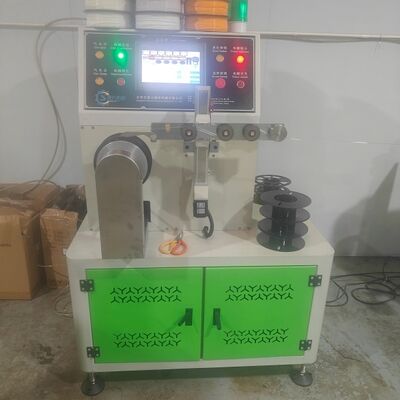

VIIII.حاوية خدمة ذات محطة واحدة: 1 مجموعة

1غطاء لفائف: 1 مجموعة

2محرك خطوة تحديد الموقع: 1 مجموعة

3طريقة التحكم في الموقع: تحكم المحرك خطوة ليزي

4محرك الخدمة المكعب 1.5 كيلوواط: 1 مجموعة

5طريقة التحكم بالدوامة: التحكم بالسيرو

6وظيفة تغيير المكعبات النيوماتيكية، قادرة على التلف بدون مكعبات

7إنذار تلقائي وإغلاق عند الوصول إلى الطول المحدد، مع إضافة إغلاق كسر الخيوط

8. وضع خيط مستقر مع استقرار ممتاز

9متوافق مع ملفات المواد التي تزن 1.5 كجم


مجهزة بوظيفة تخزين لمواصفات المواد

آلة التعبئة الفراغية 400G

خلاط لون 50 كجم

VVI.100 كجم آلة التجفيف + تغذية المواد: وحدة واحدة
